주철・난삭재를 소재로 하는 자동차・건설기계・농기계・유압기기・항공기 등 부품 가공용.
주철・난삭재를 소재로 하는 자동차・건설기계・농기계・유압기기・항공기 등 부품 가공용.
· 이동량 (X x Y x Z):
900 x 900 x 1,020 mm
· 팔레트 작업면 크기:
630 x 630 mm
· 최대 적재 무게:
1200 kg (옵션1500 kg)
· 주축 회전 속도:
20~10000 min-¹
· 주축 Taper 경:
7/24 Taper No.50 、(BT50)(옵션 HSK-A100)
· 급속이송 속도:
50000 mm/min、(옵션 8000m-¹ 스핀들:1-36000 mm/min)
· 공구 수납 개수:
60개 、(80개、136, 187, 299 개)

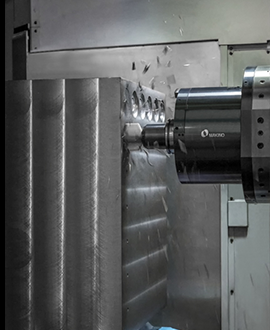

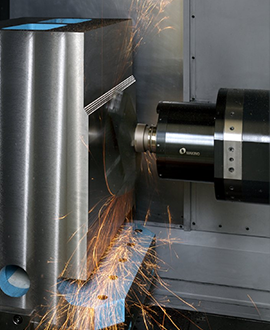

주물, 난삭재 부품가공에 뛰어난 2종류의 주축
-표준 10,000회전 주축-
토크 특성 : 623 / 305 N.m(15%ED / 연속)
리지드 탭: M12탭 깊이 36mm(1홀) : 1.7초
- 고 토크 8,000회전 주축-
회전속도 : 20 ~8,000〖min〗^(-1)
토크 특성 : 1202 / 553 N.m(10%ED / 연속)
준민성: 주축기동시간 3.4초(8,000회전 도달까지)

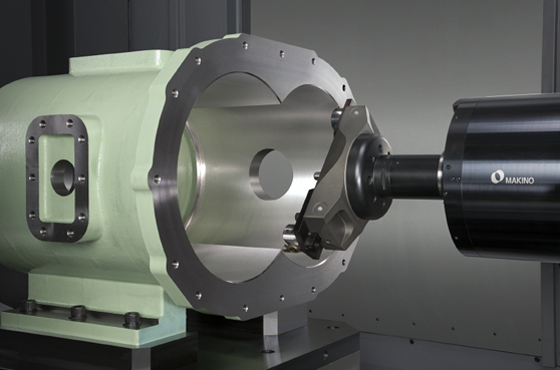

대경, 길이가 긴 공구, 고 중량 공구에 대응
최대 공구장 | 690 mm (BT / HSK) | |
---|---|---|
최대 공구경(인접공구가 없을 경우) | φ 356 mm | |
최대 공구 질량 | 60개 공구 매거진 | 20kg、30 kg (제한 있음) |
80개 공구 매거진 | 35 kg (제한 있음) | |
136개 공구 매거진 | 35 kg |
